鹤壁华星矿山设备带您浅谈矿井提升机的分类

信息来源:鹤壁市华星矿山设备有限公司 | 发布时间:2019-05-12 | 访问次数:1923

鹤壁市华星矿山设备有限公司是生产矿用提升绞车,矿井提升机,固定天轮,液压站,防爆电控等矿用机械设备的业公司,主要产品型号为JK、JTP、JTK、JTPB系列产品,咨询电话:13603920561。


联系矿井井下和地面的工作机械。用钢丝绳带动容器在井筒中升降,完成运输任务。按工作方式分类如下:

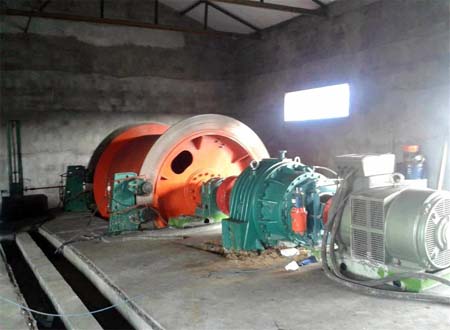

缠绕式提升机:单绳缠绕式提升机 根据卷筒数目可分为单卷筒和双卷筒两种:①单卷筒提升机,一般作单钩提升。钢丝绳的一端固定在卷筒上,另一端绕过天轮与提升容器相连;卷筒转动时,钢丝绳向卷筒上缠绕或放出,带动提升容器升降。②双卷筒提升机,作双钩提升。两根钢丝绳各固定在一个卷筒上,分别从卷筒上、下方引出,卷筒转动时,一个提升容器上升,另一个容器下降。缠绕式提升机按卷筒的外形又分为等直径提升机和变直径提升机两种。等直径卷筒的结构简单,制造容易,价格低,得到普遍应用。深井提升时,由于两侧钢丝绳长度变化大,力矩很不平衡。早期采用变直径提升机(圆柱圆锥形卷筒),现多采用尾绳平衡。

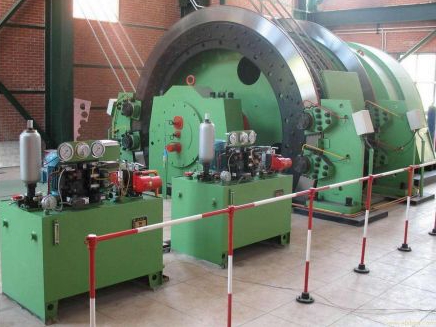

缠绕式提升机的主要部件有主轴、卷筒、主轴承、调绳离合器、减速器、深度指示器和制动器等(图2)。双卷筒提升机的卷筒与主轴固接者称固定卷筒,经调绳离合器与主轴相连者称活动卷筒。制造的卷筒直径为 2~5m。随着矿井深度和产量的加大,钢丝绳的长度和直径相应增加。因而卷筒的直径和宽度也要增大,故不适用于深井提升。

多绳缠绕式提升机 提升机在超深井运行中,尾绳悬垂长度变化大,提升钢丝绳承受很大交变应力,影响钢丝绳寿命;尾绳在井筒中还易扭转,妨碍工作。20世纪 50年代末,英国人布雷尔(Blair)设计了一台直径3.2m双绳多层缠绕式提升机(又称布雷尔式提升机),提升高度1580~2349m,一次提升量10~20t。

摩擦式提升机:1938年,瑞典的ASEA公司在拉维尔(Laver)矿安装了一台直径1.96m双绳摩擦式提升机。1947年德国G.H.H.公司在汉诺威(Hannover)矿安装了一台四绳摩擦式提升机。多绳摩擦式提升机具有安全性高、钢丝绳直径细、主导轮直径小、设备重量轻、耗电少、价格便宜等优点,发展很快。除用于深立井提升外,还可用于浅立井和斜井提升。钢丝绳搭放在提升机的主导轮(摩擦轮)上,两端悬挂提升容器或一端挂平衡重(锤)。运转时,借主导轮的摩擦衬垫与钢丝绳间的摩擦力,带动钢丝绳完成容器的升降。钢丝绳一般为2~10根。

井塔式提升机 机房设在井塔顶层,与井塔合成一体,节省场地;钢丝绳不暴露在露天,不受雨雪的侵蚀,但井塔的重量大,基建时间长,造价高,并不宜用于地震区。


落地式提升机 机房直接设在地面上,井架低,投资小,抗震性能好;缺点是钢丝绳暴露在露天,弯曲次数多,影响钢丝绳的工作条件及使用寿命  多绳摩擦式提升机的主要部件有主轴、主导轮、主轴承、车槽装置、减速器、深度指示器、制动装置及导向轮等。主导轮表面装有带绳槽的摩擦衬垫。衬垫应具有较高的摩擦系数和耐磨、耐压性能,其材质的优劣直接影响提升机的生产能力、工作安全性及应用范围。


目前使用较多的衬垫材料有聚氯乙烯或聚氨基甲酸乙酯橡胶等。由于钢丝绳与主导轮衬垫间不可避免的蠕动和滑动,停车时深度指示器偏离零位,故应设自动调零装置,在每次停车期间使指针自动指向零位。车槽装置用于车削绳槽,保持直径一致,有利于每根钢丝绳张力均匀。为了减少震动,可采用弹簧机座减速器。提升机中确保人、物安全的重要组成部分,其工作制动和安全制动性能应符合安全规程规定。
